Board Setup

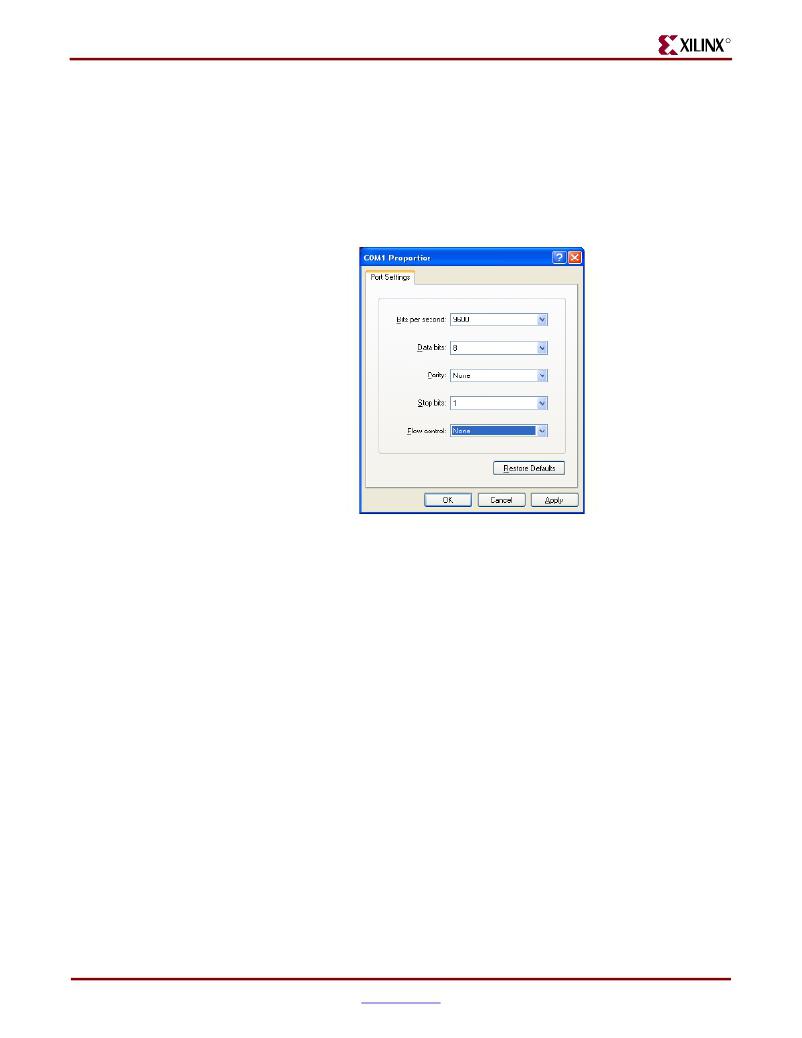

Use the pull-down menu to set the COM1 properties (see Figure 3 ) to the following:
R
?
?
?
?
?
?
Bits per second = 9600
Data bits = 8
Parity = None
Stop bits = 1
Flow control = None
Click OK → OK to accept settings
UG083_03_110204
Figure 3:
COM1 Properties Setup
7.
8.
Connect the VGA monitor to the board, if available.
Turn on the ML40 x board’s main power switch, and press the System ACE RST
button. After the FPGA has been programmed, the LEDs in the lower left corner
should be:
?
?
?
?
?
Bus Error 1 and 2 = off
FPGA INIT = green
FPGA DONE = green
System ACE “Err” = off
System ACE “Stat” = green
Note: When the CF card is ejected or not installed, the System ACE “Err” LED blinks.
9.
Extract the associated training lab files to your local PC.
Unzip the training lab files to a working directory, name the directory, and make note
of the directory’s name. This directory with the extracted files is referred to as
< LAB_DIR > in this tutorial.
12
www.xilinx.com
ML40x Getting Started Tutorial
UG083 (v5.0) June 30, 2006
